Une batterie qui se décharge régulièrement, un voyant d’injection qui clignote au ralenti ou un bruit de cliquetis (« clic-clic ») lors de l’appui sur le bouton du démarreur signalent une défaillance électrique. Avant d’investir inutilement dans des pièces neuves, un diagnostic rigoureux permet d’isoler le composant défectueux.
Le système électrique d’une moto repose sur une chaîne d’éléments interdépendants : l’alternateur (stator et rotor), le régulateur-redresseur et la batterie. Pour garantir la fiabilité de votre machine et éviter la panne en balade, il convient de contrôler méthodiquement ce circuit de charge pour votre Yamaha (MT-07, R6, TMAX, FZ8, etc.).
Un simple multimètre muni de piques de touche fines suffit pour réaliser l’ensemble de ces mesures.
Outils requis et consignes de sécurité
Pour obtenir des mesures fiables, munissez-vous du matériel suivant :
- Un multimètre numérique (réglable en tension continue DC, tension alternative AC, résistance Ω et testeur de diode).
- Un chargeur de batterie intelligent (type Optimate) pour préparer la batterie avant le test.
- Un spray nettoyant pour contacts électriques.
Avertissement de sécurité
Ne débranchez jamais les cosses de la batterie ni les connecteurs du régulateur lorsque le moteur tourne. Cela provoquerait un pic de tension immédiatement destructeur pour l’ECU (boîtier électronique) de votre Yamaha. Pour plus de recommandations générales sur l’entretien et la sécurité moto, vous pouvez vous référer aux conseils officiels de la Sécurité Routière.
Avant d’entamer les mesures pas à pas, assurez-vous de travailler dans un endroit sec et bien éclairé pour pouvoir tester sereinement l’ensemble du circuit de charge pour votre Yamaha.
Étape 1 : Diagnostic approfondi de la batterie
Une batterie faible ou sulfatée fausse l’intégralité des mesures. Rechargez-la à 100 % avant d’entamer le diagnostic.
1. Test de tension à vide (moteur coupé)
Réglez le multimètre sur 20 V DC et placez les pointes de touche sur les bornes de la batterie après au moins 1 heure de repos post-recharge :
| Tension mesurée | État de la batterie | Action requise |
|---|---|---|
| 12,6 V – 12,8 V (Plomb/AGM/Gel) | 100 % chargée | Poursuivre le diagnostic |
| 12,2 V – 12,5 V | Charge partielle (50 à 75 %) | Mettre en charge lente |
| < 12,0 V | Profondément déchargée | Remplacer ou tenter une désulfatation |
💡 Note pour les batteries Lithium (LiFePO4) : Le tableau ci-dessus concerne uniquement les batteries au plomb/AGM/Gel. Une batterie Lithium chargée à 100 % affiche une tension à vide supérieure, généralement comprise entre 13,2 V et 13,3 V. En dessous de 12,8 V, une batterie Lithium est déjà déchargée.
2. Test de chute de tension au démarrage (Cranking Test)
- Laissez le multimètre branché sur les bornes de la batterie (mode DC).
- Lancez le démarreur pendant 3 à 5 secondes tout en observant l’écran.
Diagnostic : Si la tension chute sous 9,6 V pendant l’effort, la batterie a perdu sa puissance de démarrage (CCA) et doit être remplacée, même si elle affiche 12,6 V à vide.
Étape 2 : Test de charge dynamique (moteur tournant)
Ce test confirme si l’énergie produite par l’alternateur parvient correctement à la batterie via le régulateur.
- Contrôle au ralenti : Démarrez le moteur. Au ralenti (environ 1 200 à 1 400 tr/min), la tension aux bornes de la batterie doit se stabiliser entre 13,2 V et 13,8 V.
- Contrôle à régime stabilisé : Maintenez le moteur à 5 000 tr/min. La tension doit monter et se stabiliser entre 14,0 V et 14,8 V.
Analyse des anomalies :
- Moins de 13,5 V à 5 000 tr/min : Défaut de production (stator), régulateur HS ou résistance parasite dans le faisceau/connectique.
- Plus de 15,0 V à 5 000 tr/min : Régulateur-redresseur HS. Risque immédiat de surchauffe, d’explosion de la batterie et de destruction des équipements électroniques.
Étape 3 : Contrôle de l’alternateur (stator & rotor)
Si la tension de charge à la batterie est insuffisante, il faut isoler l’alternateur pour tester sa production brute.

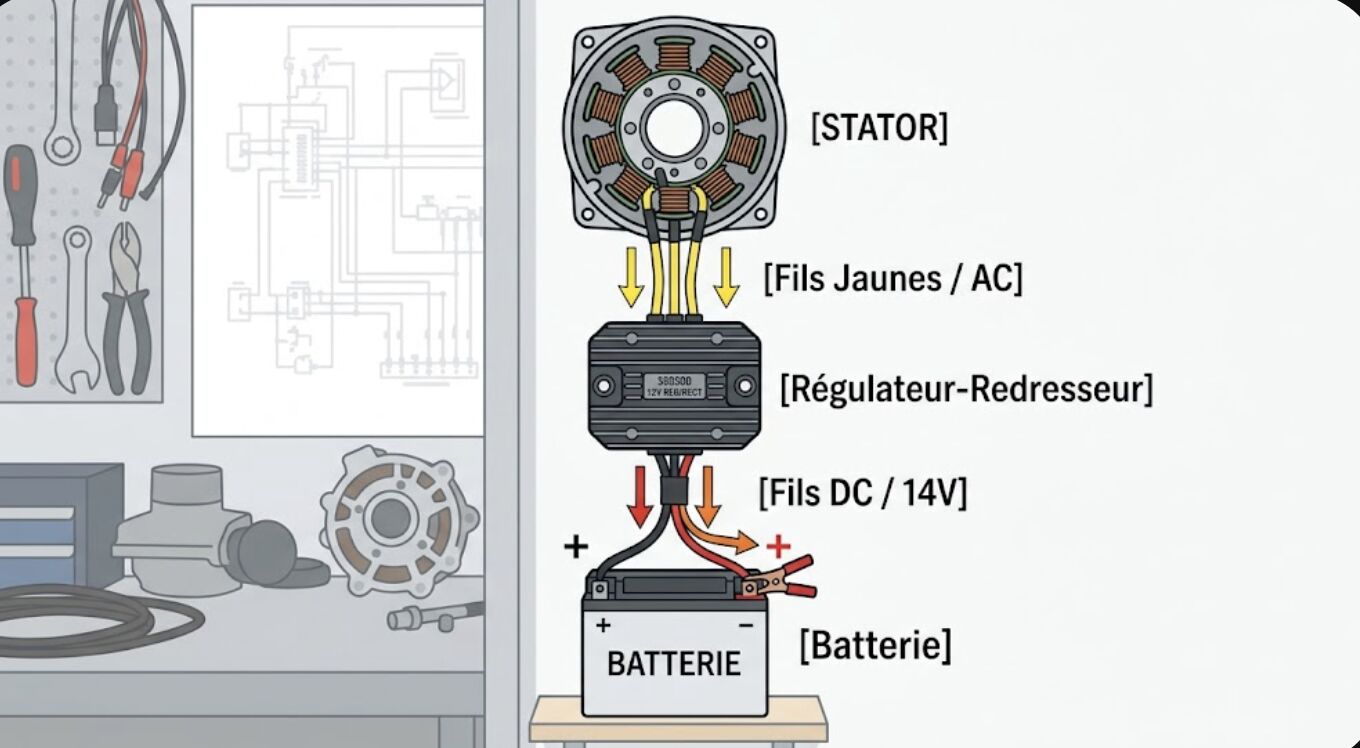

[ Stator ] (Fils Jaunes / AC)
│
▼
[ Régulateur-Redresseur ]
│
(Fils DC / 14V)
│
▼
[ Batterie ]
1. Inspection visuelle de la connectique
Débranchez le connecteur à 3 fils (généralement 3 fils jaunes ou 3 fils blancs) reliant le stator au régulateur. Sur les Yamaha, cette prise subit de fortes contraintes thermiques et a tendance à chauffer ou fondre. Inspectez la prise à la recherche de plastique noirci ou de fiches brûlées.
2. Test de production en tension alternative (AC)
- Réglez le multimètre sur 200 V AC.
- Moteur tournant, maintenez le régime stabilisé à 4 000 tr/min.
- Mesurez la tension alternative entre les 3 combinaisons de fils du stator (1-2, 2-3 et 1-3).
Valeur attendue : Entre 40 V et 70 V AC sur chaque paire (selon le modèle). Le point essentiel est l’équilibre : les 3 valeurs doivent être quasi identiques.
Anomalie : Si une paire affiche une valeur nettement inférieure aux autres (ex: 12 V / 50 V / 50 V), le stator est grillé ou le rotor a perdu une partie de ses aimants.
3. Test de résistance et d’isolement (moteur coupé)
Réglez le multimètre sur Ohmmètre (échelle la plus basse, 200 Ω).
💡 Conseil de pro pour la mesure de faible résistance : Avant de mesurer, touchez les deux pointes de votre multimètre l’une contre l’autre. Relevez la résistance propre des câbles (ex: 0,3 Ω) et soustrayez cette valeur de vos mesures sur le stator pour obtenir un résultat exact.
- Résistance des bobinages : Mesurez entre chaque paire de fils (1-2, 2-3, 1-3). La valeur doit être comprise entre 0,1 Ω et 1,2 Ω (consulter la revue technique de votre modèle précis).
- Test d’isolement à la masse : Placez une pointe de touche sur l’un des 3 fils jaunes et l’autre sur une partie métallique nue du moteur ou du cadre.
Résultat attendu : Valeur infinie (OL ou 1.). Si le multimètre bipse ou indique une valeur chiffrée, le bobinage est en court-circuit avec la masse : le stator doit être remplacé.

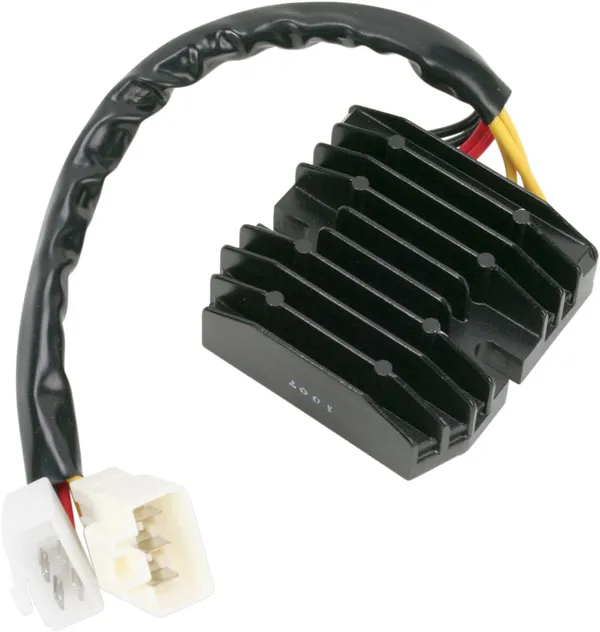

Étape 4 : Contrôle du régulateur-redresseur et fuite de courant
1. Test des diodes du régulateur (moteur coupé et débranché)
Si le stator produit correctement ses tensions AC mais que la batterie ne charge pas, vous devez tester le pont de diodes du régulateur déconnecté :
- Réglez le multimètre en mode Testeur de Diode (symbole ➔|).
- Placez la pointe noire sur la sortie positive du régulateur (fil rouge) et la pointe rouge successivement sur les 3 entrées du stator (fils jaunes). Vous devez obtenir une chute de tension autour de 0,4 V à 0,6 V.
- Inversez les pointes : le multimètre doit afficher une valeur infinie (OL).
- Répétez l’opération pour la sortie négative (fil noir/masse) en appliquant la pointe rouge sur la masse du régulateur.
Si une diode laisse passer le courant dans les deux sens ou bloque complètement, le régulateur est hors d’usage.
Astuce technique : Selon la marque de votre multimètre ou la couleur des fils de sortie (fils rouge/noir versus masse directe du boîtier), l’inversion des polarités lors de la mesure en mode « Diode » peut parfois porter à confusion. Pour réussir le test :
- Repérez au préalable la masse du boîtier et les phases d’entrée du stator.
- Effectuez la mesure dans un sens (passant : environ 0,4 à 0,7 V), puis inversez les touches de pointe de touche (bloquant : affichage OL ou infini).
2. Mesure de la fuite de courant à l’arrêt
Une fuite électrique peut vider une batterie neuve en quelques jours, même si le circuit de charge fonctionne parfaitement.
Procédure de mesure :
- Préparez le multimètre : Réglez-le sur la fonction Ampèremètre DC (commencez par le calibre le plus élevé, généralement 10 A ou 20 A, pour éviter de griller le fusible du multimètre lors du branchement si un consommateur tire un fort courant).
- Coupez le contact (position OFF) et coupez tous les consommateurs (feux, contacteur, etc.).
- Attention : Ne mettez surtout pas le contact et n’essayez pas de démarrer pendant que le multimètre est branché en ampèremètre, au risque de détruire immédiatement son fusible interne.
- Débranchez la cosse négative (–) de la batterie.
- Branchez le multimètre en série : Placez les touches de mesure entre le câble négatif débranché et la borne (–) de la batterie avant de fermer le circuit.
- Ajustez le calibre : Une fois le contact établi, si la valeur affichée est très basse, vous pouvez passer sur une échelle plus précise (mA).
Résultat attendu : La valeur ne doit généralement pas dépasser 1 à 2 mA (0,002 A). Une valeur supérieure indique une consommation parasite à l’arrêt (alarme, prise USB mal câblée, tracker GPS ou régulateur défectueux).
Synthèse du diagnostic
| Constat au multimètre | Élément défaillant | Action corrective |
|---|---|---|
| Tension < 9,6 V au coup de démarreur | Batterie HS | Remplacer la batterie |
| Tension de charge > 15,0 V à 5 000 tr/min | Régulateur-redresseur HS | Remplacer le régulateur |
| Tension AC faible ou déséquilibrée sur le stator | Stator ou rotor détérioré | Remplacer le stator / vérifier aimants |
| Stator OK + Tension de charge < 13,5 V | Régulateur HS ou connectique fondue | Nettoyer/remplacer prise ou régulateur |
| Fuite de courant à l’arrêt > 2 mA | Accessoire / Faisceau en court-circuit | Isoler le composant parasite via les fusibles |
Focus « Maladies Yamaha » & Améliorations
- Volant magnétique (FZ1 / FZ8 / R1 2004-2008) : Les aimants ont tendance à se décoller sous l’effet de la chaleur. Il est fortement conseillé de basculer sur le rotor renforcé Yamaha (aimants encapsulés).
- Connectique stator (MT-07 / XJ6 / FZ6) : La prise à 3 fils jaunes surchauffe souvent jusqu’à fondre. La meilleure solution consiste à la supprimer et à souder les fils directement à l’étain avec gaine thermorétractable.
- Spécificités Batteries Lithium (LiFePO4) : Tolérance de tension stricte à respecter (14,6 V max pour ne pas couper le BMS). Interdiction stricte d’utiliser des chargeurs plomb avec mode de désulfatation automatique à impulsions.
- Upgrade conseillé (Fiabilisation) : Passage recommandé à un régulateur de technologie MOSFET (type Shindengen FH020AA) en remplacement du système à Shunt d’origine pour réduire l’échauffement et préserver le stator.
- Astuce de diagnostic rapide (Fuite de courant) : Retirez un par un les fusibles tout en conservant l’ampèremètre branché pour isoler instantanément le circuit consommateur (prise USB, alarme, tracker).
Foire Aux Questions (FAQ)
Peut-on rouler avec une batterie HS si l’alternateur fonctionne ?
Non. Sur une moto moderne, la batterie sert de « tampon » pour stabiliser la tension du circuit. Si elle est HS ou débranchée, le régulateur ne peut plus lisser le courant, ce qui crée des pics de tension pouvant griller instantanément l’ECU (boîtier électronique) ou le compteur.
Combien coûte le remplacement d’un circuit de charge sur Yamaha ?
Le prix dépend du composant touché. Comptez entre 50 € et 120 € pour une batterie de qualité, 100 € à 220 € pour un régulateur MOSFET, et 150 € à 300 € pour un stator. Si vous réalisez le diagnostic et le montage vous-même, vous économisez environ 1,5 à 2 heures de main-d’œuvre en atelier.
Pourquoi ma batterie neuve se décharge-t-elle quand même en quelques jours ?
Deux causes sont fréquentes : soit vous avez une fuite de courant à l’arrêt (accessoire mal câblé comme un chargeur USB ou une alarme), soit le régulateur-redresseur est défaillant et laisse repasser le courant de la batterie vers la masse lorsque le moteur est coupé (diode en court-ci
